客戶要求：確認集成電路芯片有無及其正確方向

解決方案：Q4X激光測距傳感器和iVu視覺系統

為何選擇邦納？多功能性——Q4X可以同時執行多項功能，減少對額外傳感器的需要

解決方案

對客戶的益處

節省成本——使用較少的傳感器來解決應用，降低了購買或更換部件的成本

背景

在將集成電路（IC）芯片安裝到電路板上前，需要對其進行測試。通過質量測試后，

它們將被放入芯片卷帶并卷繞到卷軸上。卷帶和卷軸有助于運輸和存儲此類小部件，

并且簡化了產品送入組裝機的方式。

挑戰

每個IC芯片通過高速機器放置在芯片卷帶上。放置芯片不當會導致錯誤安裝到電路

板上。芯片卷帶有三種常見故障模式：卷帶中沒有芯片、卷帶中有兩塊芯片、卷帶

中的一塊芯片倒置。為防止發生這些錯誤，在芯片卷帶中密封芯片之前，需確認每

塊芯片是否存在及其方向。通常要使用多個傳感器來識別這些故障。而支持多個傳

感器可能會增加費用，并導致維護和安裝所需的停機時間增多。

解決方案

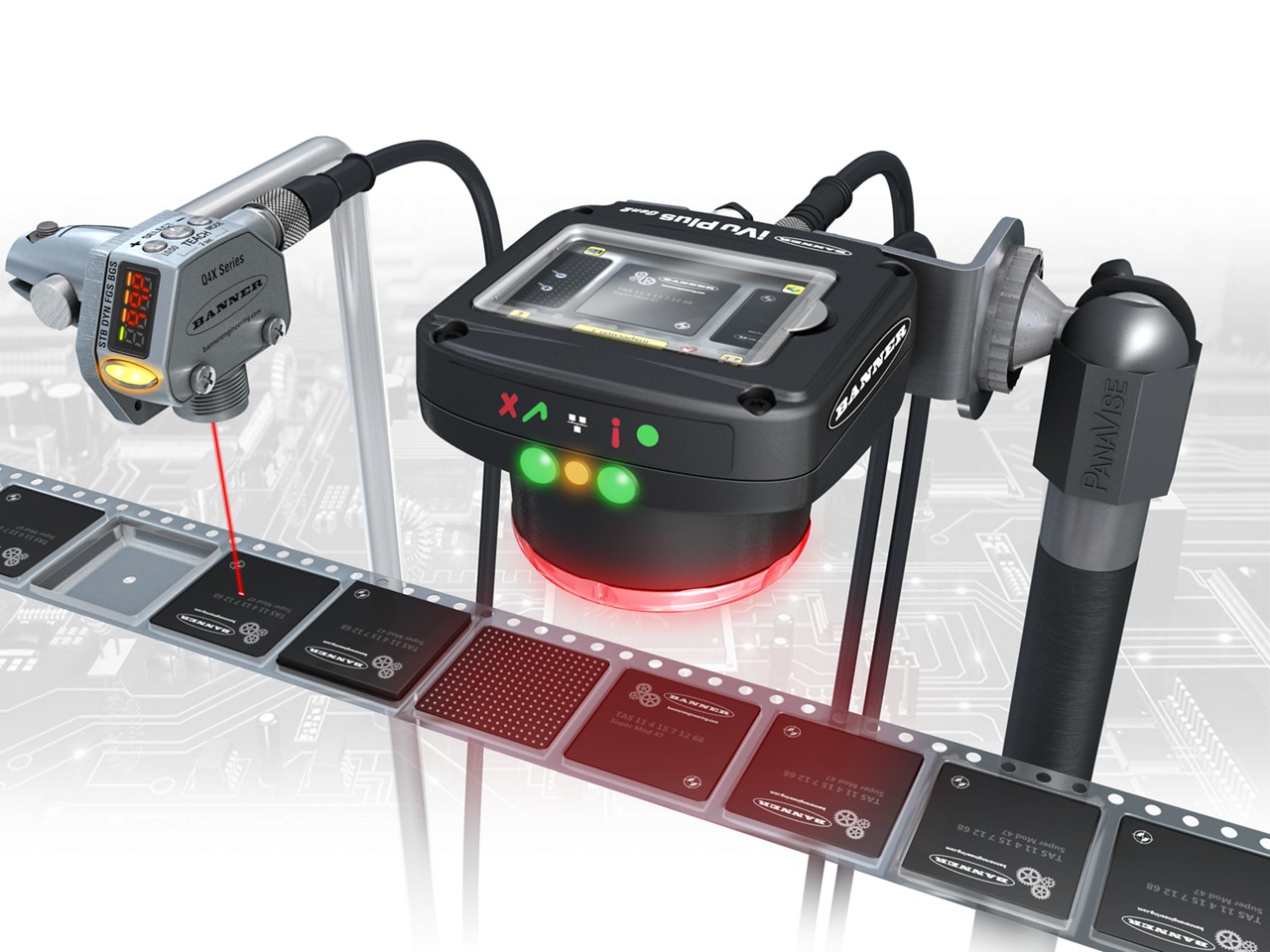

邦納Q4X激光測距傳感器可以完成以前由多個傳感器執行的所有功能。這種通用傳

感器經過示教可以識別特定距離的物品，這意味著當芯片通過時，它可以區分每個

槽中無芯片、有一塊芯片或有兩塊芯片之間的差異。如果傳感器讀取正確的距離，

這說明芯片卷帶中放入了一塊芯片。如果讀取的距離太短，這說明在第一塊芯片的

頂部放入了一塊重復的芯片。如果沒有感測到任何物體或距離太長，則表示芯片缺

失。 另外，在雙模式下，Q4X還可以檢測對比度差異，以確定芯片右側是朝上還是

朝下。 Q4X可以檢測所有這些狀況（缺失、重復或芯片右側朝下），并觸發需要引

起操作員注意的指示。

在某些實例文本或圖像中，例如徽標或批次代碼等可能印刷在芯片上，所以也許有

必要讓這些功能部件定位在同一個方向。使用iVu視覺傳感器時，可以通過功能強大

的匹配工具來確定書寫的正確方向。如果沒有匹配，則會告知操作員操作失敗。

結論

在需要極小組件的行業中，錯誤和不良產品可能難以檢測到。邦納提供適合這些應

用需求的解決方案。通過配合使用Q4X和iVu視覺傳感器，制造商能夠檢測三種不同

類型的錯誤，并確認集成電路芯片上的寫入方向。由于使用的元件較少，因而公司

可以通過這種簡單易用的解決方案節省時間和金錢。
