Snap Signal是IIoT模塊化軟硬件的完整組合，易于部署，能在整個工廠提供可執行的機器數據。Snap Signal不僅僅是另一種形式的IIoT，還是一種幾乎可以從所有來源捕獲數據信號的覆蓋網絡。它將這些信號源無縫轉換為單一的工業標準協議，然后分發數據，以便快速方便地使用。通過Snap Signal可以靈活監測一個區域內的關鍵設備，也可以監測整個設施。

邦納DXMR90-X1是邦納 Snap Signal產品組合的核心組成部分。這個工業控制器包含一個處理器，通過四個專用的Modbus端口接收來自傳感器和其他連接設備的信號。DXMR90將所有這些信號組合成一個統一的設備數據流，這些數據可以通過工業以太網協議導出。那么在應用中，DXM控制器是如何對數據進行轉換的呢？且看下文。

Modbus RTU數據連接的RFID和QM30VT2與西門子的S7-1200的PLC進行連接，需要使用Profinet組網通訊，對RFID與QM30VT2數據進行讀寫操作。

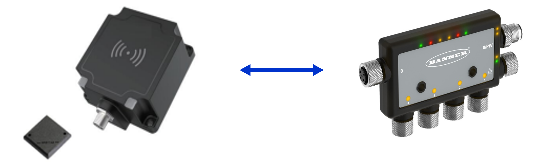

▲RFID閱讀器：ZSRF-331+ 控制器：DXMR90-X1

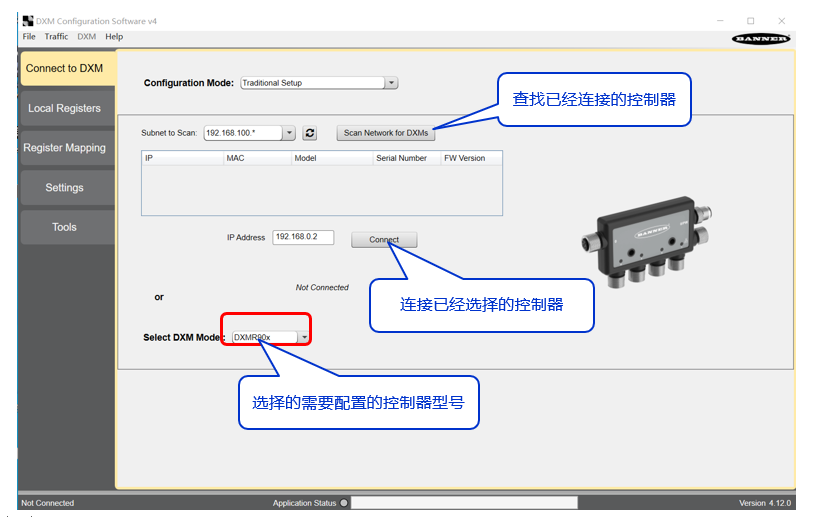

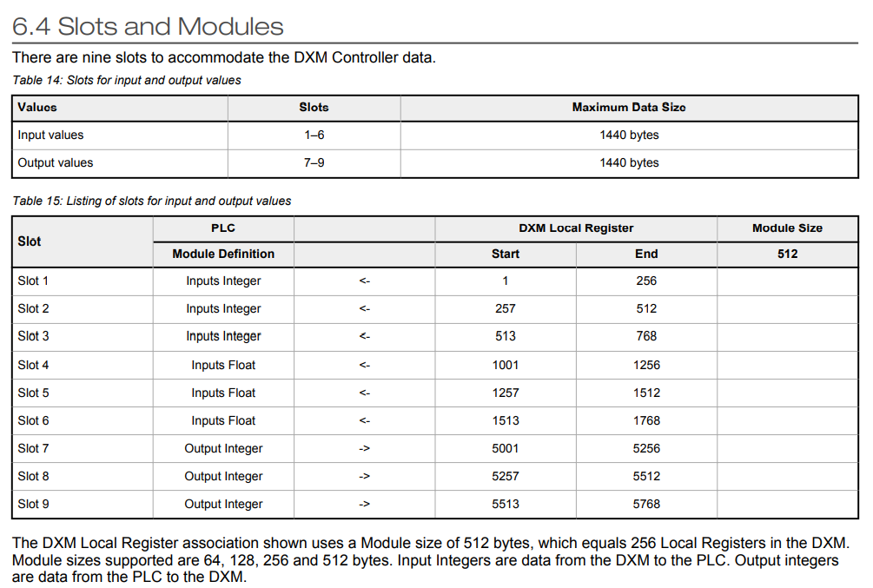

2.DXM控制器本地的地址分配問題，按規則地址已經進行了固定分配。本地的地址：1 - 768 為整數輸入 ，1001 – 1768 為浮點數輸入 ，5001 – 5768 為整數輸出。

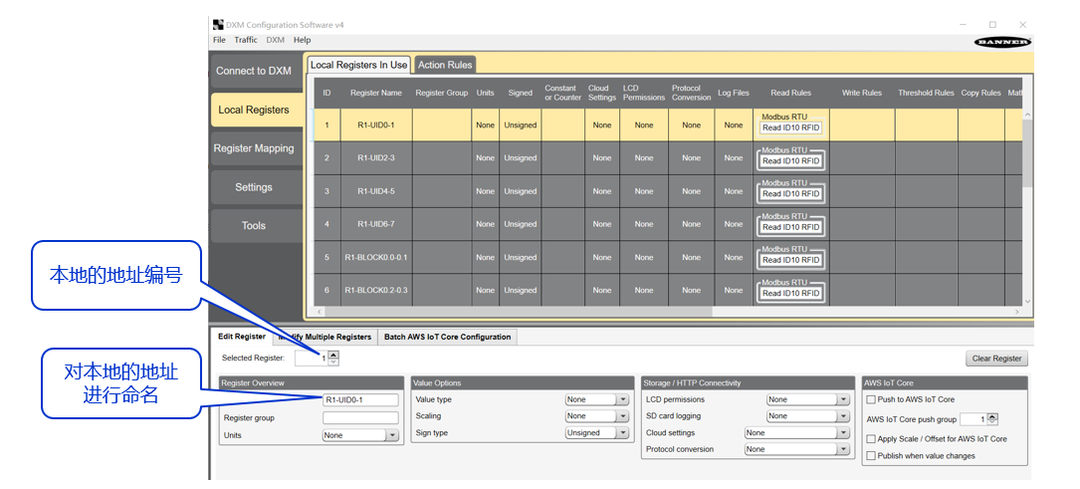

3.根據RFID的數據讀寫需求，配置DXM控制器本地的地址。主要是定義每個地址的名稱方便后面的地址關聯，其它的參數可以按需求設置。

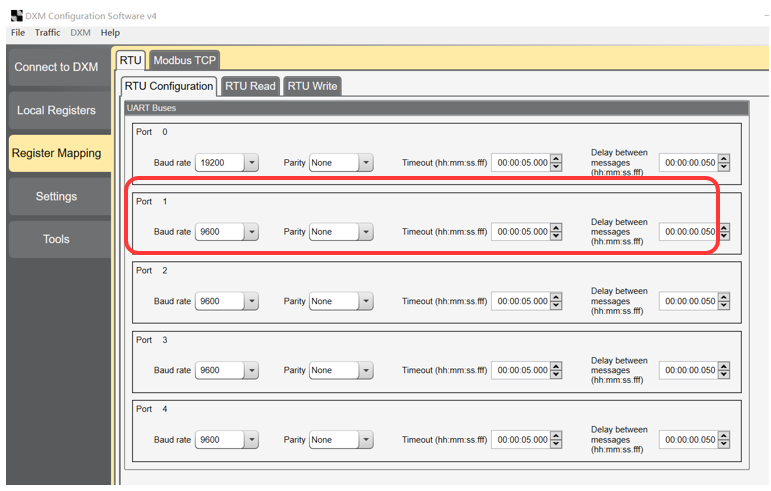

4.設置RS485的通訊格式，使DXMR90控制器與RFID閱讀器使用相同的格式。（注意：Port 口要與實際接線相同，目前我使用了Port 1，且RFID的通訊速率為9600，較驗無。）

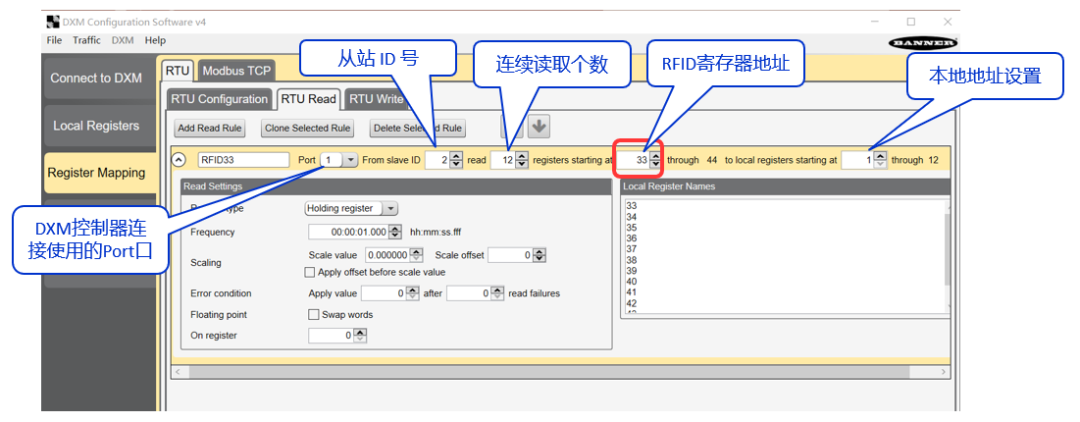

5.設置DXMR90控制器使用Modbus RTU的讀取命令，讀取RFID閱讀器的數據。主要操作使用那個Port 口，讀取那個RFID從站ID與數據寄存器的地址的值，然后放到本地的數據地址上。（注意：DXM的地址為10進制，RFID為16進制，且我們是從40001開始，RFID是從40000開始，所以注意地址位要錯位處理。）

6.設置DXMR90控制器使用Modbus RTU的寫入命令，把數據寫入到RFID閱讀器， 主要操作使用那個Port 口，把本地的那個地址的數據居寫入到那個RFID從站ID的數據寄存器的地址。 （注意：使用DXM的寫入規則與讀取規則相同地址也需要錯位；如果使用Profinet時本地的地址需要規劃好分開不同的區段。）

   7.設置DXMR90控制器啟用Profinet 的功能。

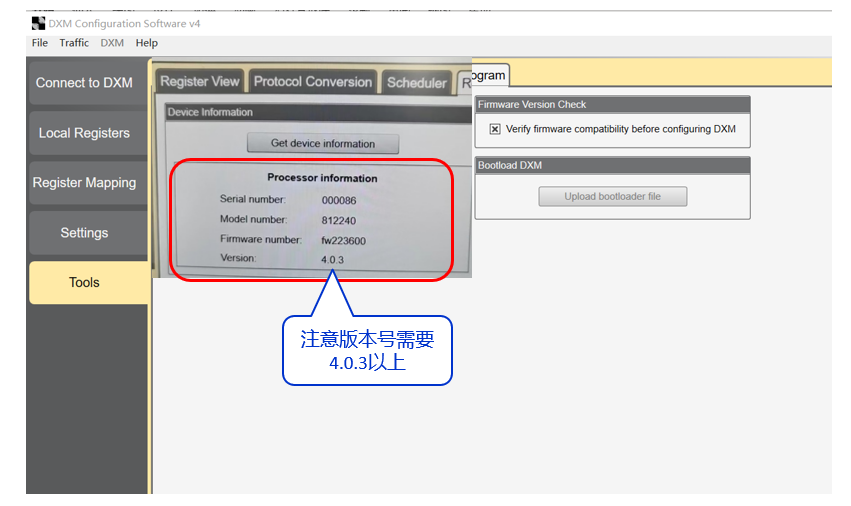

8.DXMR90控制器的版本。

                                    *部分文字圖片素材來源于網絡
