背景

  電子元件在電路板上的貼裝需要極高的精度，隨著電子產品小型化和集成化的發展，元件尺寸越來越小，貼裝難度也越來越大。傳統的貼片機主要基于模板或簡單的視覺定位，對于一些微小、異形元件的貼裝存在局限性。

3D 視覺引導系統工作原理

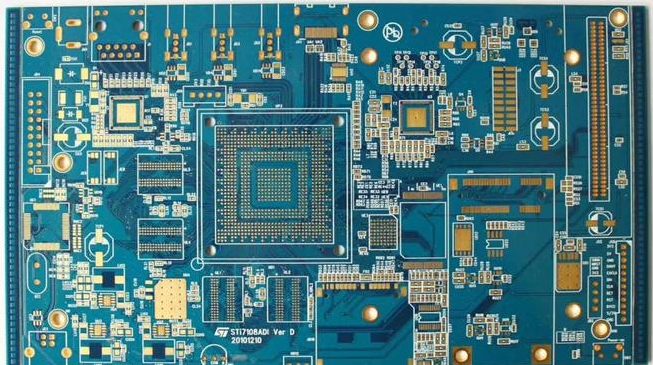

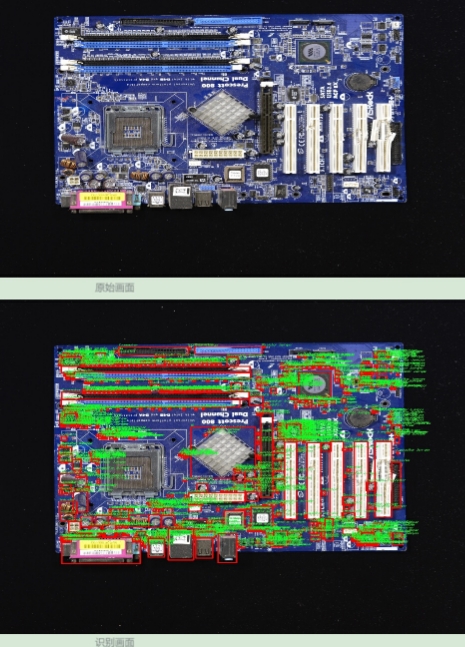

  3D 視覺模塊安裝在貼片機的貼裝頭附近，它采用高精度的 3D 成像技術（如共聚焦顯微鏡技術）來獲取電路板和元件的 3D 形貌。對于電路板，系統可以精確地識別焊盤的位置、高度和形狀。對于元件，能夠檢測其引腳或電極的三維尺寸和位置。根據這些 3D 信息，貼片機的控制系統調整貼裝頭的位置和角度，實現元件在電路板上的精準貼裝。

應用效果

  貼裝精度得到極大提升。以 0201（英制）規格的片式元件為例，貼裝精度從傳統方式的 ±0.1mm 提高到 ±0.05mm 以內，有效提高了電子產品的質量和可靠性�？梢赃m應多種異形元件的貼裝。例如，對于一些具有復雜引腳結構的芯片或 BGA（球柵陣列）元件，3D 視覺引導能夠準確地將其貼裝到電路板上，提高了貼片機的通用性。

優勢總結

  3D 視覺引導為電子制造中的高精度貼裝提供了解決方案。它能夠滿足電子產品不斷提高的制造精度要求，并且在應對復雜元件貼裝方面具有獨特的優勢，有助于推動電子制造技術的進步。
