在工業自動化進程中，“精準定位” 是保障產線高效運轉的核心前提 —— 從機械零件裝配、汽車部件焊接，到電子元器件分揀、物流貨物碼垛，幾乎所有工序都依賴對工件位置、姿態的精準識別。然而，傳統自動化依賴的工裝夾具定位、人工輔助校準等方式，面臨 “換型難、精度低、適配性差” 的痛點，難以滿足多品種、小批量的生產需求。

3D 視覺引導技術憑借 “三維空間精準感知、復雜場景靈活適配” 的特性，打破了傳統定位的局限，成為設備商、非標自動化廠商、自動化產線改造廠家實現柔性生產的關鍵工具。本文通過多行業通用案例，拆解 3D 視覺引導的核心價值與落地邏輯，為工業制造企業提供可復用的自動化升級方案。

一、傳統定位方式的 “三大痛點”：3D 視覺引導的核心解決方向

在工業生產場景中，傳統定位引導方式已逐漸無法適配現代化生產需求，主要痛點集中在三個維度，而這正是 3D 視覺引導技術的核心突破點。

1. 痛點一：工裝夾具依賴度高，換型成本高、周期長

傳統自動化產線需為每類工件設計專屬工裝夾具，通過固定工件位置實現定位。若生產品種更換（如從 A 型號齒輪切換到 B 型號），需重新設計、加工新夾具，不僅單次成本高達數萬元，且調試周期長達 1-2 周，嚴重影響產線靈活性。以汽車零部件行業為例，某車企生產不同車型的車門鉸鏈時，僅工裝夾具更換就需停工 3 天，每年夾具維護、更換成本超百萬元。

2. 痛點二：平面視覺局限大，復雜場景定位精度不足

部分產線采用 2D 視覺定位，但 2D 視覺僅能獲取工件的平面坐標（X、Y 軸），無法感知高度（Z 軸）、傾斜角度（旋轉角度）等三維信息。當工件存在堆疊、傾斜、表面反光等情況時，2D 視覺易出現定位偏差。例如電子行業的芯片分揀，若芯片因運輸振動發生輕微傾斜（僅 3°），2D 視覺無法識別傾斜角度，可能導致機械臂抓取錯位，廢品率高達 5% 以上。

3. 痛點三：人工輔助環節多，效率低且穩定性差

在一些復雜工序中（如大型鑄件裝配、不規則零件焊接），傳統自動化難以獨立完成定位，需人工輔助校準 —— 工人需手動調整工件位置，或通過激光筆標記定位點，不僅單工序耗時增加 30%，且人工操作的穩定性受體力、注意力影響，導致產品精度波動大。某重型機械廠家的發動機缸體裝配工序，人工輔助定位時，同一批次產品的裝配誤差可達 0.5mm，遠超行業 0.1mm 的精度要求。

二、五大通用行業案例：3D 視覺引導的 “普適性落地價值”

3D 視覺引導并非局限于特定行業，而是通過 “三維數據采集 + 智能算法分析”，適配機械、汽車、電子、物流、食品等多領域的定位需求。以下案例均為通用場景，不涉及具體企業，可直接為設備商、自動化廠商提供方案參考。

案例 1：機械制造行業 —— 大型鑄件裝配引導

場景需求：大型鑄件（如機床床身、發動機缸體）重量可達數百公斤，裝配時需將鑄件精準對接至基座的螺栓孔位（孔徑 φ10mm，定位誤差需≤0.1mm）。傳統方式依賴人工吊裝調整，單次裝配耗時超 20 分鐘，且易因?qū)�接偏差�?dǎo)致螺栓孔損壞。

3D 視覺引導解決方案：

• 在機械臂末端或產線固定位置安裝 3D 結構光相機，拍攝鑄件與基座的三維點云圖像，快速獲取鑄件的空間坐標（X、Y、Z 軸）及傾斜角度（繞 X、Y、Z 軸旋轉角度）；

• 算法自動計算鑄件與基座螺栓孔的偏差值，生成補償路徑，實時引導機械臂調整吊裝姿態；

• 無需設計工裝夾具，支持不同型號鑄件的快速切換，僅需導入新鑄件的 3D 模型即可完成參數配置。

落地效果：?jiǎn)未窝b配時間從 20 分鐘縮短至 5 分鐘，定位精度穩定在 0.05mm 以?xún)?nèi)，螺栓孔損壞率從 8% 降至 0.1%，每年減少因廢品、返工產生的損失超 50 萬元。

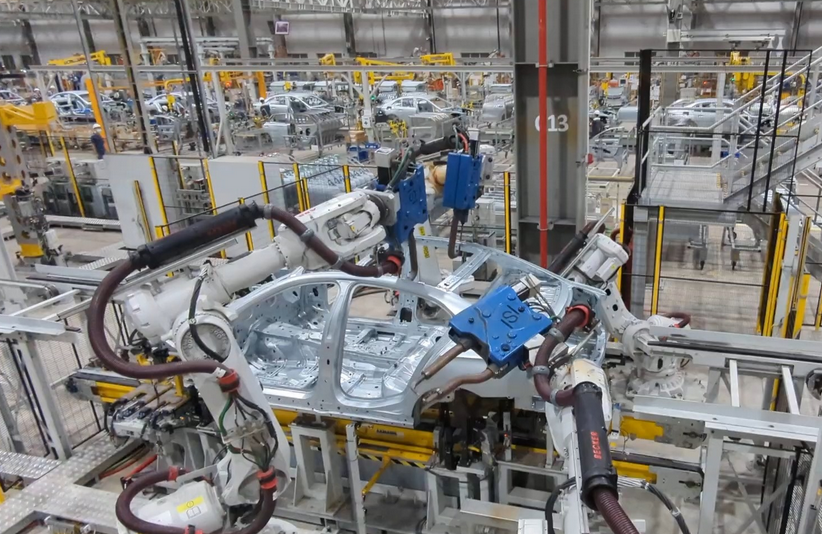

案例 2：汽車行業 —— 車身焊接定位引導

場景需求：汽車車身由車門、車架、底盤等多個部件焊接而成，需將各部件精準對接（對接間隙需≤0.3mm）。傳統焊接產線依賴工裝夾具固定部件，但車身尺寸大（長達 5 米），夾具長期使用易磨損，導致定位精度下降，焊接后車身變形率超 3%。

3D 視覺引導解決方案：

• 在焊接工位周?chē)�部�?2-3 臺 3D 激光相機，覆蓋車身整體輪廓，實時采集各部件的三維位置數據；

• 算法對比實際位置與標準模型的偏差，自動調整機械臂焊接路徑，補償夾具磨損、部件變形帶來的誤差；

• 支持多車型混線生產，換型時無需更換夾具，僅需在系統中切換車型對應的 3D 模型，換型時間從 4 小時縮短至 15 分鐘。

落地效果：車身焊接對接間隙控制在 0.2mm 以?xún)?nèi)，變形率降至 0.5% 以下，單條產線可兼容 6 種車型生產，每年節省夾具更換成本超 80 萬元。

案例 3：電子行業 —— 芯片 / 元器件精密分揀

場景需求：電子元器件（如芯片、電容、連接器）尺寸微�。ㄗ钚�僅 2mm×1mm），且存在堆疊、傾斜、表面反光等情況，需將其從料盤精準分揀至 PCB 板指定位置，定位精度需≤0.02mm。傳統 2D 視覺分揀易因無法識別高度、傾斜角度，導致抓取錯位，分揀效率僅 200 件 / 小時。

3D 視覺引導解決方案：

• 采用高分辨率 3D 面陣相機，拍攝料盤內元器件的三維圖像，通過算法過濾反光干擾，精準識別每個元器件的位置、姿態及堆疊狀態；

• 自動規劃?rùn)C(jī)械臂抓取路徑，優先抓取無堆疊、姿態正確的元器件，對堆疊的元器件，引導機械臂輕推分離后再抓�。�

• 分揀后通過 3D 視覺二次檢測，確認元器件是否精準放置在 PCB 板指定位置，避免漏放、錯放。

落地效果：分揀精度穩定在 0.01mm 以?xún)?nèi)，分揀效率提升至 800 件 / 小時，廢品率從 5% 降至 0.2%，滿足電子行業高精度、高速度的生產需求。

案例 4：物流行業 —— 不規則貨物碼垛引導

場景需求：物流倉庫中，紙箱、塑料袋、異形包裹等不規則貨物需堆疊碼垛至托盤，傳統機械臂碼垛依賴人工預設路徑，若貨物尺寸、形狀有偏差（如紙箱擠壓變形），易出現碼垛傾斜、坍塌，需人工重新整理，碼垛效率僅 300 件 / 小時。

3D 視覺引導解決方案：

• 在碼垛工位上方安裝 3D 激光雷達或大視野結構光相機，實時掃描待碼垛貨物的三維輪廓，獲取貨物的實際尺寸、形狀及擺放位置；

• 算法根據貨物三維數據，自動規劃最優碼垛路徑 —— 對異形貨物選擇貼合度最高的擺放角度，對變形紙箱調整堆疊力度，避免擠壓損壞；

• 碼垛過程中實時監測堆疊狀態，若出現傾斜趨勢，立即調整后續貨物擺放位置，確保整體穩定性。

落地效果：碼垛效率提升至 600 件 / 小時，無需人工輔助整理，貨物坍塌率從 10% 降至 0.5%，單倉庫可減少 3-4 名人工，每年節省人工成本超 20 萬元。

案例 5：食品行業 —— 瓶裝 / 盒裝產品裝箱引導

場景需求：食品行業的瓶裝飲料、盒裝零食裝箱時，需將產品整齊排列至紙箱內（如 24 瓶 / 箱），傳統裝箱依賴機械輸送帶固定間距輸送，若產品存在輕微偏移（如瓶子傾斜、盒子錯位），易導致裝箱卡頓，甚至損壞包裝，生產線停機率高達 8%。

3D 視覺引導解決方案：

• 在裝箱工位前方安裝 3D 視覺相機，拍攝輸送帶上的產品，精準識別每個產品的位置、姿態及間距；

• 算法根據產品實際位置，實時調整機械臂抓取順序與角度，對偏移的產品先矯正姿態，再平穩放入紙箱；

• 支持不同規格產品快速切換（如從 500ml 瓶裝切換到 330ml 瓶裝），僅需在系統中更新產品三維參數，無需調整機械結構。

落地效果：裝箱效率從 120 箱 / 小時提升至 200 箱 / 小時，生產線停機率降至 0.3% 以下，包裝損壞率從 5% 降至 0.2%，符合食品行業衛生、高效的生產標準。

三、3D 視覺引導的 “核心技術支撐”：為何能適配多行業需求？

3D 視覺引導的普適性，源于其 “硬件模塊化 + 算法智能化” 的技術體系，設備商與自動化廠商可根據不同行業需求，靈活組合技術模塊，快速落地解決方案。

1. 三維數據采集模塊：精準獲取工件 “空間信息”

3D 視覺引導的核心是獲取工件的三維數據，目前主流的采集技術有三種，適配不同場景需求：

• 結構光技術：通過投射光柵圖案到工件表面，根據圖案變形計算三維坐標，精度可達 ±0.01mm，適合近距離、高精度場景（如電子元器件分揀、精密裝配）；

• 激光三角測量技術：通過激光束掃描工件，結合相機捕捉激光光斑位置，計算三維數據，測量范圍大（可達數米），適合中遠距離場景（如大型鑄件定位、物流碼垛）；

• 飛行時間（ToF）技術：通過發射光信號，測量光信號往返時間計算距離，可實時獲取動態工件的三維數據，適合高速運動場景（如流水線產品定位）。

這些技術均無需接觸工件，可避免對脆弱工件（如電子芯片、食品包裝）的損傷，同時適應不同材質（金屬、塑料、玻璃）、表面狀態（反光、啞光）的工件。

2. 智能算法處理模塊：實現 “動態補償與靈活適配”

獲取三維數據后，需通過算法進行處理，這是 3D 視覺引導 “智能化” 的關鍵：

• 點云處理算法：過濾環境干擾（如粉塵、光線變化），提取工件的核心輪廓數據，確保即使在復雜車間環境中，也能精準識別工件；

• 配準算法：將工件的實際三維數據與預設的 3D 模型進行對比，計算位置、姿態偏差，生成機械臂的補償路徑，實現 “實時修正”；

• 深度學習算法：對不規則、多品種工件（如異形物流貨物、不同型號機械零件），通過深度學習訓練模型，提升識別準確率與適配速度，換型時無需手動調整參數。

3. 接口集成模塊：無縫對接 “現有自動化系統”

3D 視覺引導系統并非獨立運行，而是需與機械臂、PLC（可編程邏輯控制器）、MES（生產執行系統）等現有設備集成：

• 支持主流工業通信協議（如 EtherCAT、Profinet），可直接與發那科、庫卡、ABB 等品牌機械臂對接，無需額外開發接口；

• 可與 MES 系統聯動，將定位數據、生產效率、廢品率等信息實時上傳至管理平臺，便于企業監控生產狀態，優化生產流程；

• 提供可視化操作界面，工人無需專業編程知識，通過拖拽、點擊即可完成參數配置、模型導入等操作，降低使用門檻。

四、企業引入 3D 視覺引導的 “決策參考”：從需求到落地的關鍵步驟

對于設備商、非標自動化廠商、自動化產線改造廠家而言，引入 3D 視覺引導需結合自身業務場景與客戶需求，系統性規劃落地路徑，避免盲目投入。以下為關鍵決策步驟：

1. 明確需求：先定 “場景與指標”，再選 “技術方案”

首先需明確核心需求：是解決 “精度不足”（如精密裝配）、“換型效率低”（如多品種生產），還是 “人工依賴重”（如重型工件定位）？同時確定關鍵指標 —— 定位精度（如 ±0.05mm）、處理速度（如 10 件 / 分鐘）、適配工件尺寸（如最小 5mm、最大 2 米）。

• 若為電子行業精密分揀，優先選擇結構光 3D 相機，搭配高精度算法；

• 若為物流行業大型貨物碼垛，優先選擇激光三角測量或 ToF 技術，確保大視野覆蓋；

• 若為多品種混線生產，重點關注算法的換型速度與模型導入便捷性。

2. 評估產線適配性：降低改造難度與成本

3D 視覺引導系統的優勢之一是 “輕量化集成”，無需對現有產線進行大規模改造，但需提前評估三個維度：

• 空間適配：確認相機安裝位置（如機械臂末端、產線支架）是否有足夠空間，視野是否覆蓋工件定位區域；

• 環境適配：評估車間溫度（-10℃~50℃為常規適應范圍）、濕度、粉塵濃度，選擇防塵、防水、耐高溫的工業級設備；

• 設備兼容性：確認現有機械臂、PLC 的品牌與通信協議，選擇支持對應接口的 3D 視覺系統，避免接口不兼容導致的額外開發成本。

3. 關注服務與落地保障：確保長期穩定運行

3D 視覺引導技術的落地效果，不僅依賴產品本身，還需完善的服務支撐：

• 前期測試：選擇可提供 “樣機測試” 的服務商，在實際產線場景中驗證定位精度、處理速度是否達標，避免后期返工；

• 安裝調試：要求服務商提供上門安裝調試服務，確保系統與現有設備無縫銜接，調試周期控制在 3-7 天內；

• 培訓與售后：需獲得操作人員培訓（包括參數配置、日常維護、故障排查），同時確認服務商是否提供 7×24 小時技術支持，故障響應時間是否≤4 小時，確保產線停機風險最小化。

五、結語：3D 視覺引導 —— 工業自動化 “柔性升級” 的核心引擎

從機械制造的大型鑄件裝配，到電子行業的微小芯片分揀，3D 視覺引導技術正以 “精準、靈活、高效” 的特性，重構工業定位引導的邏輯，幫助設備商、非標自動化廠商、自動化產線改造廠家突破傳統局限，滿足多行業的柔性生產需求。

對于青島地區的工業制造企業而言，3D 視覺引導不僅是提升生產效率、降低成本的工具，更是實現 “自動化升級、智能化轉型” 的關鍵抓手 —— 無論是現有產線的改造優化，還是新自動化設備的研發，都可通過 3D 視覺引導技術提升產品競爭力。

未來，隨著 3D 視覺硬件成本的逐步降低、算法精度的持續提升，3D 視覺引導將進一步滲透到更多細分場景，從 “高端行業” 走向 “大眾化應用”，成為工業自動化的 “標配” 技術，推動青島乃至全國的工業制造向更高質量、更柔性的方向發展。
