在制造業自動化轉型浪潮中，精準的定位、識別與引導是保障生產線高效運轉的關鍵。2D 視覺引導技術憑借其成本可控、部署靈活、適配性廣的優勢，成為設備商、非標自動化廠商及自動化產線改造廠家實現自動化升級的重要工具。它能模擬人眼功能，通過圖像采集與分析，為機械臂、輸送線等設備提供精準的位置與姿態信息，解決傳統人工引導效率低、精度差、易出錯的痛點。本文將從 2D 視覺引導的技術原理、核心優勢出發，結合多行業通用案例，解析其在制造業中的應用價值，同時給出選型建議與未來趨勢預判，為企業自動化升級提供參考。

一、2D 視覺引導的技術原理與核心優勢

（一）技術原理

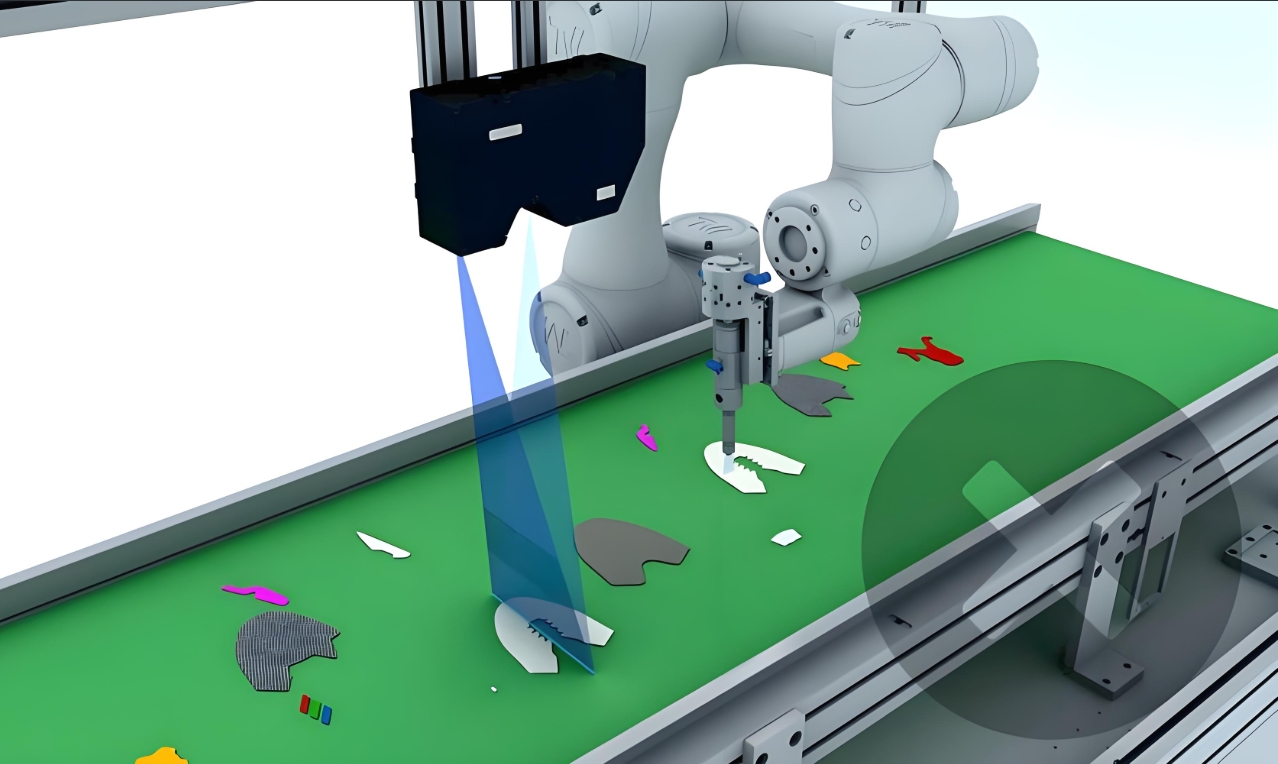

2D 視覺引導系統主要由圖像采集單元（工業相機、鏡頭、光源）、圖像處理單元（工業計算機、視覺軟件）及執行控制單元（PLC、機械臂控制器）三部分組成。工作流程可分為三步：首先，工業相機在光源輔助下，對目標工件或場景進行圖像采集，將物理場景轉化為數字圖像；其次，視覺軟件對圖像進行預處理（去噪、增強）、特征提�。ㄟ吘墶⑤喞�、紋理）與分析計算，精準識別目標位置、角度、尺寸等信息，并與預設參數對比；最后，系統將處理結果轉化為控制信號，發送至執行單元，引導機械臂完成抓取、裝配、定位等動作，或控制輸送線調整工件姿態，實現自動化作業閉環。

（二）核心優勢

高精度與高穩定性：2D 視覺引導系統的定位精度可達 0.01mm 級別，且不受人工疲勞、情緒等因素影響，能在連續生產中保持穩定的精度輸出。例如在電子元件裝配中，可精準識別元件引腳位置，引導機械臂完成毫米級精度的插裝，良品率較人工引導提升 15%-20%。

高適配性與靈活性：通過軟件參數調整，2D 視覺引導系統可快速適配不同尺寸、形狀的工件，無需更換硬件結構。無論是圓形零件的抓取、方形外殼的定位，還是不規則工件的分揀，都能通過修改視覺模板實現切換，滿足小批量多品種生產需求，適配周期較傳統工裝夾具縮短 80% 以上。

低成本與易部署：相較于 3D 視覺系統，2D 視覺引導系統在硬件成本上降低 30%-50%，且對安裝空間要求低，可直接集成于現有生產線。同時，主流視覺軟件支持圖形化編程，無需專業編程技能即可完成參數設置與調試，設備商與產線改造廠家可快速完成部署，縮短項目周期。

提升效率與降低成本：2D 視覺引導可實現 24 小時不間斷作業，單臺系統可替代 1-2 名人工，且作業效率提升 30%-50%。以汽車零部件搬運為例，人工每小時可完成 80-100 次搬運，而 2D 視覺引導機械臂每小時可完成 150-200 次，且無需額外支付人工成本與管理成本，長期使用可顯著降低企業運營開支。

二、2D 視覺引導的多行業通用案例分析

（一）電子電器行業：元件裝配與檢測引導

電子電器行業產品體積小、精度要求高，傳統人工裝配易因視覺疲勞導致元件損壞或裝配偏差。某電子設備廠商在手機主板裝配線中引入 2D 視覺引導系統：通過工業相機采集主板上芯片、電容等元件的位置圖像，視覺軟件提取元件輪廓與焊盤坐標，計算出元件相對于機械臂的偏移量，引導機械臂精準完成元件貼裝。同時，系統可實時檢測貼裝位置是否偏移，若超出誤差范圍則自動報警，避免不良品流入下工序。改造后，生產線裝配效率提升 40%，不良品率從 5% 降至 1% 以下，且減少 2 名專職裝配工人，年節省人力成本約 12 萬元。

（二）汽車零部件行業：工件抓取與定位

汽車零部件生產中，工件種類多、重量大，人工搬運勞動強度高，且定位精度難以滿足機加工需求。某汽車零部件廠家在發動機缸體加工線中應用 2D 視覺引導技術：在輸送線末端安裝工業相機，采集缸體毛坯的圖像，識別缸體上的定位孔位置與角度，引導機械臂調整抓取姿態，將缸體精準放置到加工中心的夾具中。相較于傳統人工定位，2D 視覺引導使缸體定位時間從 30 秒縮短至 5 秒，加工中心利用率提升 25%，且避免因定位偏差導致的機床碰撞故障，設備維護成本降低 18%。

（三）食品包裝行業：標簽定位與檢測

食品包裝需確保標簽位置統一、信息清晰，傳統人工貼標易出現偏移、褶皺問題。某食品包裝企業引入 2D 視覺引導系統：在包裝流水線中，相機采集包裝盒圖像，視覺軟件識別盒體邊緣與標簽粘貼區域，計算標簽應貼附的坐標，引導貼標機精準完成貼標；同時，系統可檢測標簽是否漏貼、傾斜、信息模糊，不合格產品自動剔除。改造后，標簽貼附合格率從 92% 提升至 99.5%，剔除效率提升 3 倍，且減少 1 名人工質檢人員，符合食品行業高效、合規的生產需求。

（四）金屬加工行業：沖壓件分揀與定位

金屬沖壓件生產中，工件易因沖壓變形導致尺寸偏差，人工分揀與定位效率低。某金屬加工廠在沖壓生產線中應用 2D 視覺引導：相機采集輸送帶上的沖壓件圖像，提取工件輪廓與特征孔位置，區分合格件與不合格件（如輪廓變形、孔位偏差），引導機械臂將合格件分揀至指定工位，同時將工件位置信息發送至后續加工設備，確保加工定位精度。改造后，分揀效率提升 50%，不合格件誤判率從 8% 降至 1%，且實現沖壓與加工工序的無縫銜接，生產線節拍縮短 15%。

三、企業選擇 2D 視覺引導解決方案的核心要點

（一）明確自身生產需求

企業需先明確應用場景（抓取、裝配、檢測、定位）、工件特性（尺寸、材質、表面反光度）、精度要求（定位精度、重復精度）及生產節拍。例如，金屬加工企業若需處理反光工件，需選擇抗反光光源與高動態范圍相機；電子行業高精度裝配場景，需優先考慮像素密度高、算法成熟的視覺軟件。

（二）評估系統兼容性與集成能力

2D 視覺引導系統需與企業現有設備（機械臂、PLC、輸送線）兼容，避免出現通信故障。設備商與產線改造廠家在選型時，需確認系統是否支持主流通信協議（如 EtherCAT、Profinet），是否提供標準化接口便于集成。同時，優先選擇具備定制化能力的服務商，可根據生產線布局調整系統硬件安裝方式（如側裝、頂裝）與軟件算法，確保系統與生產流程無縫適配。

（三）關注成本與性價比

企業需綜合考量前期采購成本與后期運維成本。硬件方面，根據精度需求選擇合適配置：普通定位場景可選用百萬像素相機與標準鏡頭，高精度場景可升級至 200 萬 - 500 萬像素相機；軟件方面，優先選擇支持終身免費升級、提供技術培訓的產品，降低后期維護成本。此外，可通過對比不同方案的投資回報率（ROI）選擇最優解，通常 2D 視覺引導系統可在 6-12 個月內收回投資成本。

（四）重視技術支持與售后服務

2D 視覺引導系統的調試與運維需要專業技術支持，企業需選擇具備完善售后服務體系的服務商，確保在系統部署、故障排查、軟件升級等環節能獲得及時響應。例如，服務商是否提供現場調試指導、7×24 小時遠程技術支持，是否有本地化服務團隊，這些都直接影響系統的穩定運行與后期使用體驗。

四、2D 視覺引導的未來發展趨勢

智能化升級：隨著 AI 算法與機器學習技術的融入，2D 視覺引導系統將具備更強的自主學習能力，可自動識別新類型工件、適應復雜場景（如多工件重疊、光照變化），無需人工重新設置參數，進一步降低操作門檻。

與工業互聯網融合：未來 2D 視覺引導系統將接入工業互聯網平臺，實時上傳生產數據（如定位精度、合格率、設備運行狀態），通過大數據分析實現生產過程優化。例如，系統可根據歷史數據預判設備故障，提前發出維護預警，減少停機時間。

多技術協同應用：在部分復雜場景中，2D 視覺引導將與 3D 視覺、力控技術結合，形成 “2D 定位 + 3D 姿態 + 力控調整” 的協同方案。例如在汽車內飾裝配中，2D 視覺實現大致定位，3D 視覺獲取深度信息，力控技術調整裝配力度，提升復雜裝配的成功率。

小型化與集成化：隨著芯片技術的發展，2D 視覺引導系統將向小型化、集成化方向發展，如將相機、處理器、光源集成于一體，形成 “視覺傳感器”，直接安裝在機械臂末端，減少占用空間，降低部署難度。

五、結語

2D 視覺引導技術作為制造業自動化升級的 “基礎工具”，不僅能解決傳統生產中的精度與效率痛點，還能為設備商、非標自動化廠商提供靈活的技術方案，為自動化產線改造廠家降低升級成本。從電子電器的精密裝配到汽車零部件的高效搬運，從食品包裝的合規檢測到金屬加工的精準分揀，2D 視覺引導已成為各行業實現自動化轉型的通用選擇。

對于青島地區的制造企業而言，選擇適配的 2D 視覺引導解決方案，不僅能提升本地生產線的競爭力，還能借助技術升級實現降本增效。未來，隨著技術的不斷迭代，2D 視覺引導將在更多場景中發揮作用，成為推動制造業向 “高效、精準、智能” 轉型的核心力量。如果你的企業正面臨自動化升級需求，不妨從 2D 視覺引導技術入手，開啟生產效率與產品質量雙重提升的新征程。
