在工業自動化進程中，精準定位、高效抓取、穩定裝配等需求貫穿設備商、非標自動化廠商及自動化產線改造廠家的日常生產環節。傳統視覺技術受限于二維平面信息，難以應對復雜工件形態、多變工況帶來的挑戰，而 3D 視覺引導技術憑借對三維空間信息的精準捕捉與分析，成為解決工業自動化核心痛點的關鍵手段，為各類型工業企業提供了通用且高效的技術方案。

一、3D 視覺引導：工業自動化的 “精準眼睛”

3D 視覺引導技術通過激光、結構光、雙目視覺等技術原理，獲取工件在三維空間中的坐標、形狀、姿態等關鍵信息，再將數據傳輸至控制系統，引導機械臂、輸送設備等執行機構完成精準操作。與傳統二維視覺相比，其核心優勢在于突破了平面視角的局限，即使面對工件表面復雜、擺放無序、遮擋嚴重等情況，也能實現毫米級甚至微米級的定位精度，且不受環境光照、工件顏色差異等因素干擾，穩定性遠超傳統方案。

對于設備商而言，集成 3D 視覺引導模塊可顯著提升設備的自動化水平與適用范圍；非標自動化廠商借助該技術，能快速適配不同規格、形狀的工件生產需求，降低定制化成本；自動化產線改造廠家則可通過引入 3D 視覺引導，解決老舊產線精度不足、人工依賴度高的問題，實現產線效能升級。

二、五大通用案例：3D 視覺引導的工業落地實踐

案例一：無序工件抓取 —— 打破 “整齊擺放” 依賴

• 場景：機械制造企業需對鑄造后的不規則零件進行抓取搬運，傳統自動化方案要求人工將零件整齊擺放在固定工位，否則機械臂無法精準定位，不僅耗時耗力，還易因人工操作誤差導致抓取失敗。

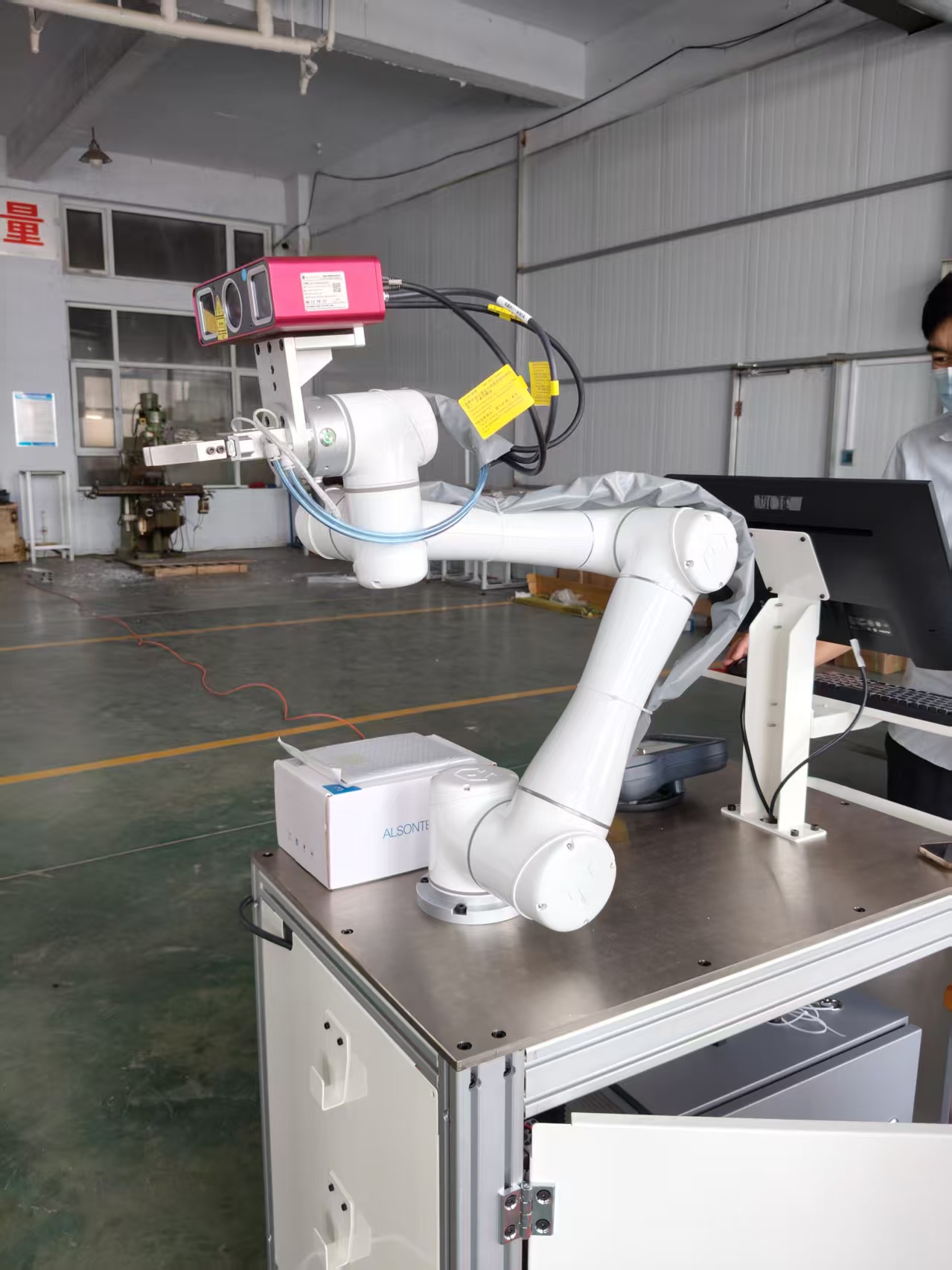

• 3D 視覺引導解決方案：在機械臂末端或工位旁安裝 3D 視覺傳感器，傳感器快速掃描工件區域，獲取每個零件的三維坐標、姿態及輪廓信息，并將數據實時傳輸至控制系統。系統根據零件的實際位置規劃最優抓取路徑，引導機械臂避開遮擋、精準夾取零件，無需人工干預即可完成無序工件的自動化抓取。

• 效果：人工成本降低 60% 以上，抓取成功率從傳統方案的 75% 提升至 99.5%，生產線節拍縮短 20%，且可兼容多種規格的不規則零件，無需頻繁更換夾具與程序。

案例二：精密裝配引導 —— 解決 “毫米級對齊” 難題

• 場景：電子設備廠商在進行芯片、連接器等精密部件裝配時，需將部件與基板的安裝孔精準對齊，對齊誤差需控制在 0.1mm 以內。傳統裝配依賴人工肉眼觀察或二維視覺引導，易受部件反光、安裝孔微小變形等因素影響，導致對齊偏差，進而引發產品故障。

• 3D 視覺引導解決方案：采用高分辨率結構光 3D 視覺系統，分別掃描精密部件與基板的三維形態，獲取部件引腳、安裝孔的精確三維坐標。系統通過算法對比兩者的位置關系，計算出偏差值，并將調整指令發送至裝配機械臂，引導機械臂微調部件姿態，實現部件與基板的毫米級精準對齊。同時，視覺系統實時監測裝配過程，確保裝配壓力、位置符合工藝要求。

• 效果：裝配精度穩定控制在 0.05mm 以內，產品不良率從 8% 降至 0.3%，裝配效率提升 35%，且無需人工進行精度校準，減少了人為因素對產品質量的影響。

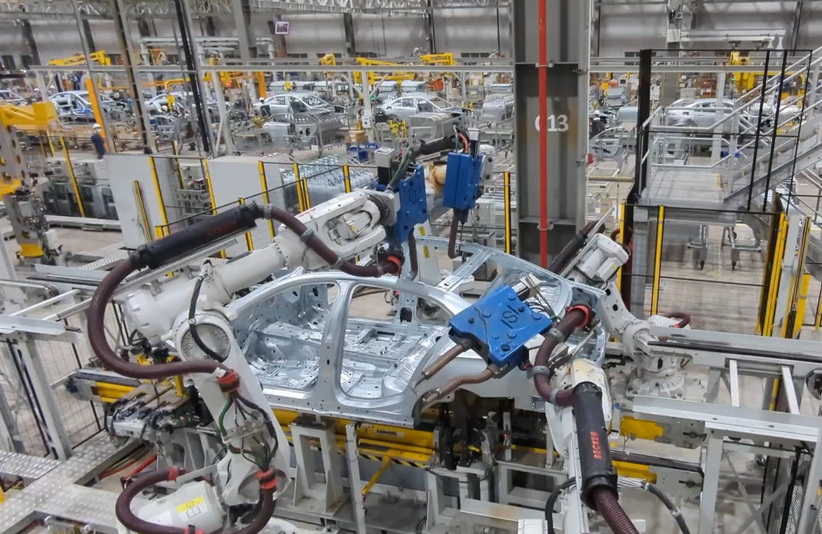

案例三：產線物料定位 —— 消除 “工位偏移” 影響

• 場景：汽車零部件廠商的生產線中，物料托盤需在輸送線上精準�？恐良庸すの�，若托盤偏移超過 2mm，將導致后續加工設備無法正常抓取物料，需人工調整托盤位置，影響產線連續性。傳統定位依賴光電傳感器或機械擋塊，無法應對輸送線磨損、物料重量變化導致的托盤偏移問題。

• 3D 視覺引導解決方案：在加工工位旁部署 3D 視覺相機，當物料托盤到達工位區域時，相機快速拍攝托盤及物料的三維圖像，提取托盤邊緣、定位孔等特征點的三維坐標，與預設的標準位置進行對比，計算出托盤的偏移量（X、Y 軸平移及旋轉角度）。系統根據偏移量控制輸送線或工位調整機構，自動校正托盤位置，確保托盤精準停靠。

• 效果：托盤定位精度從傳統方案的 ±5mm 提升至 ±0.5mm，無需人工調整，產線停機時間減少 90%，輸送線利用率提升 25%，可適應不同尺寸、重量的物料托盤，兼容性更強。

案例四：工件尺寸檢測與引導一體化 —— 減少 “二次工位” 浪費

• 場景：五金加工企業需對沖壓后的工件進行尺寸檢測，合格工件再進入后續裝配工位。傳統流程中，檢測與裝配分為兩個獨立工位，工件需在檢測工位完成尺寸測量后，人工轉運至裝配工位，不僅增加了物流成本與時間，還可能在轉運過程中導致工件損傷或位置偏移。

• 3D 視覺引導解決方案：采用 “檢測 + 引導” 一體化 3D 視覺系統，在裝配工位直接完成工件尺寸檢測與裝配引導。視覺系統先掃描工件，獲取長度、孔徑、垂直度等關鍵尺寸數據，與標準參數對比，篩選出合格工件；對于合格工件，系統同步生成其三維位置信息，引導裝配機械臂直接抓取工件進行裝配，無需轉運環節。若檢測到不合格工件，系統將發出信號，引導機械臂將其分揀至廢料區。

• 效果：減少 1 個轉運工位與 2 名操作人員，工件轉運時間縮短 80%，損傷率從 5% 降至 0.1%，檢測與裝配總效率提升 40%，同時實現了質量檢測與生產過程的無縫銜接。

案例五：惡劣環境下作業引導 —— 突破 “工況限制” 瓶頸

• 場景：冶金企業在高溫、粉塵環境下需對鋼坯進行抓取與切割定位，傳統視覺系統受高溫輻射、粉塵遮擋影響，無法清晰獲取鋼坯信息，只能依賴人工操作，不僅存在安全隱患，還因人工判斷誤差導致切割精度低、材料浪費嚴重。

• 3D 視覺引導解決方案：選用耐高溫、抗粉塵的工業級 3D 視覺傳感器，傳感器具備防塵防水外殼與冷卻系統，可在 - 20℃~80℃的惡劣環境下穩定工作。傳感器通過激光掃描鋼坯表面，穿透粉塵干擾，獲取鋼坯的三維輪廓與位置信息，引導機械臂抓取鋼坯，并將鋼坯精準定位至切割設備的加工區域，同時實時監測切割位置，確保切割精度。

• 效果：實現高溫粉塵環境下的無人化作業，操作人員安全風險降低 100%，鋼坯切割精度從 ±3mm 提升至 ±0.8mm，材料利用率提升 15%，設備故障率降低 40%，適應了冶金行業嚴苛的生產工況。

三、3D 視覺引導的普適性價值：全行業自動化升級的 “通用工具”

從上述案例可見，3D 視覺引導技術并非局限于某一特定行業或場景，而是能夠根據設備商、非標自動化廠商、自動化產線改造廠家的不同需求，提供靈活適配的解決方案。其普適性價值主要體現在三個方面：

• 一是技術兼容性強，可與主流品牌的機械臂、PLC、MES 系統無縫對接，無需對現有設備進行大規模改造，降低了企業的投入成本；

• 二是場景適配靈活，無論是無序抓取、精密裝配，還是惡劣環境作業，通過調整視覺算法、傳感器類型，即可滿足不同場景的精度與效率要求；

• 三是成本效益顯著，雖然初期投入高于傳統視覺方案，但從長期來看，其帶來的人工成本降低、產品不良率下降、生產效率提升等效益，可幫助企業在 1-2 年內收回投資，且隨著技術的成熟，設備成本正逐步下降，進一步提升了性價比。

四、結語：以 3D 視覺引導，推動工業自動化 “精準升級”

在工業 4.0 與智能制造的大背景下，精準化、自動化、柔性化已成為各行業生產升級的核心方向。3D 視覺引導技術作為連接 “視覺感知” 與 “執行控制” 的關鍵紐帶，為設備商提供了提升設備競爭力的技術支撐，為非標自動化廠商賦予了快速響應定制需求的能力，為自動化產線改造廠家提供了破解老舊產線痛點的有效手段。

無論是機械制造、電子設備，還是汽車零部件、冶金等行業，3D 視覺引導都能憑借其精準、穩定、靈活的優勢，成為企業突破生產瓶頸、實現自動化升級的 “通用解決方案”。未來，隨著 3D 視覺算法的不斷優化、傳感器性能的持續提升，其應用場景將進一步拓展，為工業自動化發展注入更強動力。
