在工業自動化轉型浪潮中，“精準定位” 成為設備商、非標自動化廠商及產線改造廠家共同面臨的核心需求。無論是零部件裝配、物料分揀還是尺寸檢測，傳統依賴人工定位或機械限位的方式，已難以適配柔性生產的高頻切換與高精度要求。而 2D 視覺引導技術，憑借其成本可控、部署靈活、適配場景廣泛的優勢，成為解決工業自動化定位難題的 “普適性工具”，為各類型工業企業搭建起從 “自動化” 到 “智能化” 的橋梁。

一、2D 視覺引導：工業自動化的 “精準眼睛”

2D 視覺引導技術的核心，是通過工業相機采集目標物體的 2D 圖像，結合算法對圖像中的特征（如邊緣、孔位、紋理等）進行提取與分析，最終計算出物體的位置、角度等關鍵信息，并將數據實時傳輸給運動控制系統，引導機械臂、傳送帶等執行機構完成精準操作。相較于 3D 視覺技術，2D 視覺引導在平面定位場景中具備更高的性價比與更快的響應速度，且對環境光照、物體材質的適應性更強，能夠覆蓋 80% 以上的工業平面定位需求，這也是其成為各行業企業 “首選方案” 的關鍵原因。

從技術原理來看，一套完整的 2D 視覺引導系統主要包含四部分：工業相機（負責圖像采集）、光學鏡頭（優化成像質量）、光源（消除環境光干擾）及算法軟件（核心數據處理）。系統工作時，無需人工干預，即可實現 “圖像采集 - 特征識別 - 數據輸出 - 執行引導” 的全流程自動化，有效規避人工操作的誤差與效率瓶頸。

二、五大普適性案例：2D 視覺引導的 “全場景落地”

2D 視覺引導并非局限于某一特定行業或工序，而是能夠深度適配設備制造、電子組裝、汽車零部件、物流分揀、五金加工等多個領域。以下五大案例，均來自工業自動化的常見場景，覆蓋 “裝配、分揀、檢測、定位、貼合” 等核心工序，展現 2D 視覺引導的 “通用性價值”。

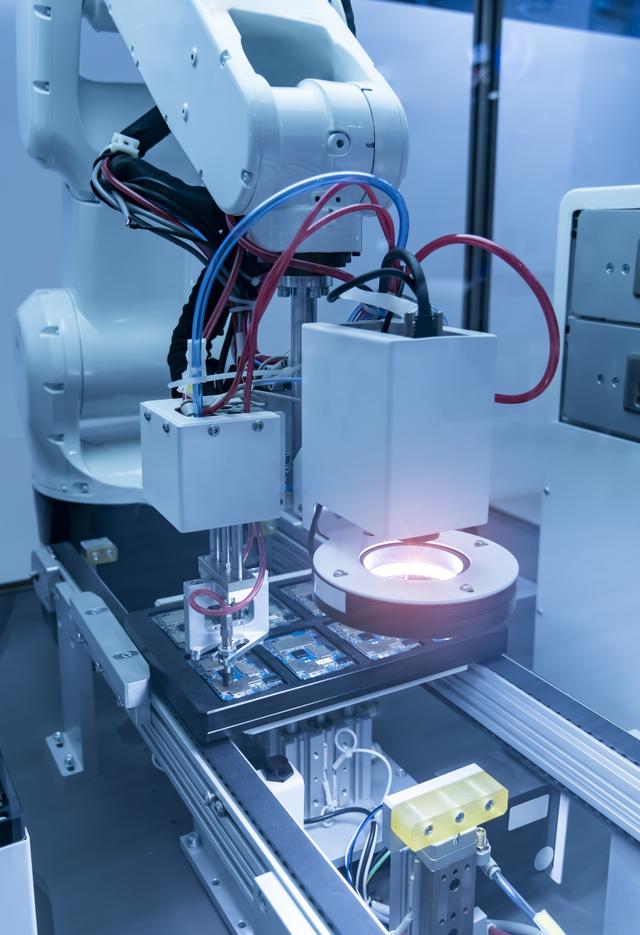

案例 1：電子元件自動裝配 —— 精準定位 “毫米級” 零件

在手機主板、電腦顯卡等電子元件的裝配過程中，常需將芯片、電容、電阻等小型零件（尺寸最小可達 0.5mm×0.3mm）精準安裝到 PCB 板的指定焊盤上。傳統機械裝配依賴 “固定治具”，一旦零件型號或 PCB 板布局變更，需重新設計治具，成本高、周期長；人工裝配則易因視覺疲勞導致錯位，良率僅能維持在 95% 左右。

引入 2D 視覺引導系統后，工業相機可實時采集 PCB 板與待裝配零件的圖像，算法通過識別焊盤的邊緣特征與零件的外形輪廓，計算出零件相對于焊盤的偏移量（精度可達 ±0.02mm）與旋轉角度，并將數據傳輸給機械臂。機械臂根據引導數據調整姿態，將零件精準放置到焊盤上，裝配良率提升至 99.8% 以上，同時無需更換治具，僅需更新算法中的 “特征模板” 即可適配不同型號產品，換產時間從原來的 2 小時縮短至 10 分鐘。

案例 2：物流包裹自動分揀 —— 快速識別 “多規格” 標簽

電商物流、快遞分揀中心每日需處理數十萬件包裹，傳統分揀依賴人工掃描面單標簽，再將包裹投入對應區域的滑道，不僅效率低（人均日分揀量約 1500 件），還易因標簽遮擋、褶皺導致識別錯誤。部分企業曾嘗試 “固定掃碼器”，但包裹擺放角度隨機、標簽位置不統一，識別成功率僅為 80%。

2D 視覺引導系統可解決這一痛點：在分揀傳送帶上方安裝工業相機與光源，相機實時拍攝包裹圖像，算法先通過 “邊緣檢測” 確定包裹的輪廓與位置，再通過 “字符識別（OCR）” 與 “條碼識別（QR/Code 128）” 技術，快速提取面單上的目的地信息（即使標簽傾斜角度達 ±45°、存在局部遮擋，仍可準確識別）。同時，系統根據包裹位置計算出分揀滑道的對應坐標，引導傳送帶旁的推料機構將包裹精準推入目標滑道。應用后，分揀效率提升至每小時 12000 件，識別成功率達 99.5%，人工成本降低 60%。

案例 3：汽車零部件尺寸檢測與定位 —— 同步實現 “檢測 + 引導”

汽車發動機缸體、變速箱殼體等零部件的生產中，需先檢測關鍵孔位的直徑、位置度，再引導機械臂將螺栓擰入孔位。傳統流程需 “先人工用卡尺檢測，再人工調整機械臂定位”，不僅耗時（單個零件處理需 3 分鐘），且檢測精度受人工操作影響大（誤差 ±0.1mm），易導致螺栓擰入時出現滑絲、錯位。

2D 視覺引導系統可將 “檢測” 與 “引導” 一體化：工業相機拍攝零部件表面圖像，算法先對孔位進行 “圓度檢測” 與 “位置度計算”，判斷孔位尺寸是否符合公差要求（精度可達 ±0.01mm）；若檢測合格，再計算出孔位相對于機械臂的坐標與角度，引導機械臂精準對準孔位擰入螺栓。整個流程無需人工參與，單個零件處理時間縮短至 30 秒，檢測合格率提升至 99.9%，同時避免因孔位偏差導致的零部件報廢。

案例 4：五金沖壓件自動上下料 —— 適配 “不規則” 工件

五金加工企業中，沖壓機床的上下料工序常面臨工件外形不規則（如異形支架、曲面殼體）、表面易反光的問題。傳統人工上下料不僅存在安全隱患（沖壓機床易誤傷操作人員），且工件擺放位置不穩定，導致沖壓后的產品尺寸偏差大；機械臂上下料若依賴固定治具，一旦工件型號變更，治具成本高達數千元，且更換需停機 4 小時。

2D 視覺引導系統可適配不規則工件：在沖壓機床旁安裝工業相機，相機拍攝料框中的工件圖像，算法通過 “灰度特征提取” 識別工件的獨特輪廓（即使表面反光，也可通過調整光源角度消除干擾），計算出每個工件的抓取坐標與姿態。機械臂根據引導數據，從料框中精準抓取工件，放入沖壓機床的指定位置，沖壓完成后再將成品取出。應用后，上下料效率提升 50%，工件擺放精度達 ±0.05mm，且換產時僅需更新算法中的工件模板，無需更換治具，停機時間縮短至 15 分鐘。

案例 5：顯示屏玻璃自動貼合 —— 規避 “易碎品” 損傷

在液晶顯示屏、OLED 屏幕的生產中，需將玻璃蓋板與顯示屏模組精準貼合，貼合間隙需控制在 0.01-0.03mm 之間。傳統人工貼合易因手部抖動導致玻璃偏移、碎裂，良率僅 85%；機械貼合若依賴 “機械限位”，則無法應對玻璃表面的微小變形，貼合后易出現氣泡。

2D 視覺引導系統可實現 “柔性貼合”：在貼合平臺上方安裝兩臺工業相機（分別拍攝玻璃蓋板與顯示屏模組），算法通過識別兩者邊緣的 “基準線” 與 “定位點”，計算出相對偏移量與傾斜角度，實時引導機械臂調整玻璃蓋板的位置與姿態，確保貼合時兩者完全對齊。同時，系統可通過 “圖像灰度分析” 檢測貼合過程中是否出現氣泡，一旦發現異常立即停機。應用后，貼合良率提升至 99.2%，玻璃碎裂率從 5% 降至 0.3%，貼合效率提升至每小時 300 片。

三、2D 視覺引導的選型關鍵：匹配需求，而非 “追求高端”

對于設備商、非標自動化廠商及產線改造廠家而言，選擇 2D 視覺引導系統無需盲目追求 “高參數”，而是應結合自身場景的 “精度需求、環境條件、產能要求” 進行匹配。以下三大選型原則，可幫助企業避免 “過度投入” 或 “性能不足”：

1. 精度匹配：根據工序需求選擇分辨率

不同工序?qū)Χㄎ痪�度的要求差異較大：電子元件裝配需 ±0.02mm 精度，可選擇 200 萬 - 500 萬像素的工業相機；物流分揀僅需 ±1mm 精度，130 萬像素相機即可滿足需求。若盲目選擇 1000 萬像素的高分辨率相機，不僅會增加設備成本，還會導致圖像數據量增大，算法處理速度變慢，影響生產效率。

2. 環境適配：針對光照、材質選擇光源與鏡頭

若生產環境光照不穩定（如車間有自然光直射），需選擇 “環形光源 + 抗眩光鏡頭”，避免圖像出現過曝或陰影；若工件表面反光（如金屬、玻璃），可選擇 “同軸光源”，通過垂直照射減少反光干擾；若工件顏色單一（如黑色塑料），可選擇 “彩色相機”，通過識別顏色特征提升定位穩定性。

3. 兼容性：確保與現有系統無縫對接

2D 視覺引導系統需與企業現有的 PLC（可編程邏輯控制器）、機械臂控制系統、MES（生產執行系統）兼容。選擇時應優先考慮支持 “標準通信協議”（如 Modbus、EtherNet/IP、Profinet）的系統，避免因協議不匹配導致無法對接，增加額外的開發成本。

四、結語：2D 視覺引導，工業自動化的 “基礎剛需”

從電子元件裝配到物流分揀，從汽車零部件加工到顯示屏貼合，2D 視覺引導技術正以 “低門檻、高適配、強實用” 的特性，成為各行業企業實現自動化升級的 “基礎工具”。它無需企業進行大規模的產線改造，即可快速嵌入現有工序，解決 “精準定位” 這一核心痛點，同時降低人工成本、提升產品良率與生產效率。

對于設備商而言，2D 視覺引導可提升設備的 “智能化水平”，增強產品競爭力；對于非標自動化廠商而言，它可縮短方案開發周期，快速適配客戶的個性化需求；對于產線改造廠家而言，它可降低改造成本，實現 “低成本高效升級”。未來，隨著算法技術的不斷優化，2D 視覺引導的精度與適應性將進一步提升，成為工業自動化領域 “不可替代的精準眼睛”。
