在工業自動化浪潮中，2D視覺檢測技術以其非接觸、高效率和高精度的特點，成為產品質量控制的核心環節。從元件的尺寸測量到表面的缺陷檢測，再到精確的定位引導，其應用無處不在。然而，許多工程師在項目實施中常常遇到一個核心困惑：為何算法看似完美，實際檢測的精度和穩定性卻遠不及預期？這背后，往往隱藏著對標定過程的輕視和對深層精度陷阱的忽視。
一、 標定：2D視覺檢測的精度基石

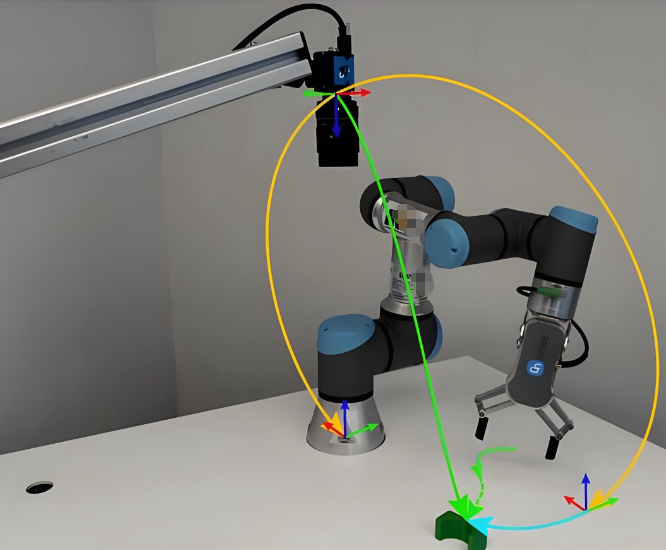

標定，簡而言之，就是將圖像中的像素坐標與現實世界中的物理坐標建立精確對應關系的過程。它是確保2D視覺檢測結果具有實際物理意義的前提。沒有精確的標定，任何測量和定位都是“紙上談兵”。
1. 核心關鍵詞：像素當量
這是標定過程中最關鍵的輸出之一。它定義了圖像中一個像素代表了多少物理尺寸（如毫米/像素）。通過拍攝一個已知尺寸的高精度標定板（如棋盤格或圓點陣列），視覺系統可以計算出在特定工作距離和鏡頭畸變下的精確像素當量。這個值是后續所有尺寸測量和位置計算的基礎。
2. 標定流程與關鍵設備
一個標準的標定流程包括：
選擇標定板：標定板的精度直接決定系統標定精度。必須確保其加工精度和圖案的清晰對比度。
固定成像系統：相機、鏡頭和光源的相對位置必須與未來實際檢測時完全一致。任何微小的變動都可能使標定結果失效。
多角度采集圖像：為了校正鏡頭畸變，需要從不同角度和位置拍攝多張標定板圖像，覆蓋整個視場。這有助于系統建立更全面的映射模型，補償由鏡頭光學特性引入的圖像畸變（如桶形或枕形畸變）。
軟件計算：視覺軟件利用采集的圖像，通過算法計算出相機的內參（焦距、主點、畸變系數）和外參，最終得到高精度的像素當量和畸變校正模型。
二、 精度陷阱：那些容易被忽略的“魔鬼”
即使完成了標定，在實際的2D視覺檢測中，仍有諸多陷阱會悄然吞噬系統的精度。
陷阱一：光學系統的微妙影響
鏡頭畸變殘余：即便進行了標定，對于大視場或廉價鏡頭，畸變校正可能并不完全。在視場邊緣，殘余畸變會直接導致定位和測量誤差。
景深不足：當被測物體不在鏡頭景深范圍內時，圖像會變得模糊，導致邊緣提取不準，嚴重影響尺寸測量和缺陷檢測的重復性。
光源與照明穩定性：光照強度的微小波動、環境光的干擾，都會改變目標的圖像特征，使得邊緣位置發生“游移”，從而引入隨機誤差。穩定的光源是保證檢測穩定性的前提。
陷阱二：機械與安裝的潛在誤差
標定與運行狀態不一致：這是最常見的陷阱之一。如果在標定時相機與工件是垂直的，而在實際運行中因機械振動或安裝松動導致相機存在微小傾角，那么根據標定結果計算的物理坐標就會產生嚴重的余弦誤差。
平面度假設失效：標準的2D視覺檢測基于一個關鍵假設：被測物體處于一個固定的焦平面。如果物體本身翹曲或在傳送帶上高度波動，就會破壞這一假設，導致測量結果失真。
陷阱三：圖像處理算法的選擇與參數
邊緣提取算法的敏感性：不同的邊緣提取算子（如Sobel、Canny）對噪聲和對比度的敏感度不同。不恰當?shù)乃阕踊蜷撝翟O(shè)置，會使得提取的邊緣點位置不穩定，尤其在低對比度區域。
亞像素算法的局限性：雖然亞像素技術能將邊緣定位精度提升到像素級別以下，但其精度嚴重依賴于圖像質量和邊緣的銳利程度。在噪聲大或模糊的圖像上，亞像素結果可能并不可靠。
ROI區域設置不當：感興趣區域設置過大，會引入無關背景干擾，增加處理時間且可能引入噪聲；設置過小，則可能因物體微小位置變動而丟失目標，導致檢測失敗。
陷阱四：環境與材料的挑戰
溫度漂移：環境溫度的變化可能導致相機傳感器、鏡頭乃至整個機械結構發生微小形變，從而改變?cè)械臉?biāo)定參數，造成長期精度漂移。
材料變異：在缺陷檢測中，不同批次工件的顏色、反光特性可能略有不同。如果算法僅針對特定樣本進行訓練，面對新材料時，圖像特征提取可能會失敗，導致誤檢或漏檢。
三、 結論：邁向高精度與高穩定性的路徑
要構建一個可靠、精確的2D視覺檢測系統，絕不能僅僅滿足于完成一次標定。我們必須：
重視標定：將其視為一個嚴謹?shù)�、可重�?fù)的科學流程，并使用高精度的標定板。
系統化思考：將視覺系統視為一個由光學、機械、電子和軟件組成的整體，確保從光源穩定性到機械安裝剛度的每一個環節都萬無一失。
持續驗證：定期使用標準件對系統進行精度驗證和復核，以監控可能發生的性能漂移。
魯棒性設計：在算法開發階段，充分考慮光照、材料等變量的影響，采用更具適應性的圖像特征和算法參數，提升系統的檢測穩定性。
總之，2D視覺檢測的精度是一場關于細節的較量。只有深刻理解標定的原理，并主動識別和規避那些隱藏的精度陷阱，我們才能讓視覺系統真正發揮其“火眼金睛”的威力，在嚴苛的工業環境中提供穩定而可靠的判決。
