在工業自動化領域，2D視覺引導技術已成為實現精準定位、識別與測量的核心手段。其穩定性和精度直接取決于成像質量，而成像質量又從根本上受限于打光方案的合理性。成像與打光，如同視覺系統的“眼睛”與“陽光”，兩者協同設計，是決定2D視覺引導任務成敗的先決條件。本文旨在對這兩大關鍵問題進行深入的解析分析。

一、打光設計：創造可控的視覺特征

打光的目的并非僅僅是照亮物體，而是通過光與物體的相互作用，在圖像傳感器上主動塑造出最有利于引導任務的可區分特征。一個優秀的打光方案，能將目標信息增強，同時抑制或分離背景干擾。

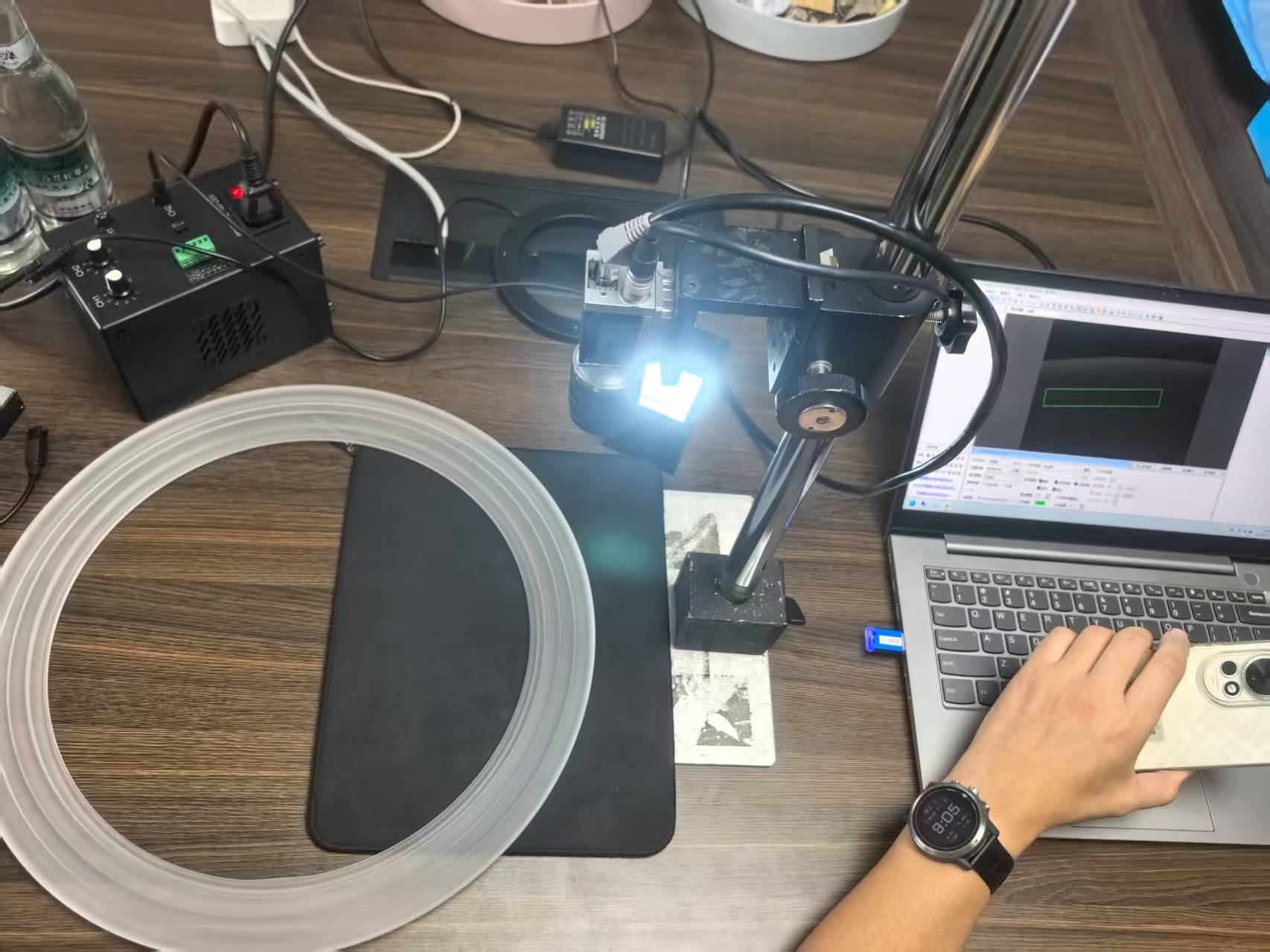

1. 打光策略與目標特征強化：針對不同的被測物屬性和檢測需求，需采用差異化打光方式。對于高反光表面，漫射照明或穹頂光能創造均勻光場，消除鏡面反射帶來的局部過曝“耀斑”；對于刻印、劃痕等表面紋理，低角度環形光或條形光可利用光的切向效應，產生顯著的明暗對比，凸顯三維形貌；對于輪廓尺寸測量或透明物體檢測，背光照明能產生高對比度的剪影效果，是實現亞像素級邊緣提取的理想選擇。在精確定位應用中，同軸光能有效消除陰影，獲得清晰、邊緣陡峭的二維圖像，是引導機器人抓取電路板、芯片等平面物體的常用方案。

2. 光源特性的選擇考量：光源的選擇需綜合評估多個維度。光譜特性需匹配物體顏色與相機傳感器響應，例如使用紅光照射紅色物體效果不佳；利用特定波長的光（如藍光）可增強某些材料的特征。穩定性是工業應用的基石，光源的亮度與色溫需在長時間工作及環境溫度波動下保持恒定，否則將導致圖像灰度漂移，影響引導的重復精度。均勻性直接影響測量一致性，不均勻的光場會引入虛假的灰度梯度，干擾真正的邊緣信息。

二、成像系統：精確捕獲與傳遞信息

在理想光照下，成像系統負責將光學信息高保真地轉換為數字圖像。其核心在于鏡頭與相機的選型與參數優化。

1. 鏡頭的關鍵參數解析：鏡頭是視覺的“晶狀體”。分辨率（通常以空間頻率MTF衡量）必須滿足系統對最小特征尺寸的解析要求。畸變控制在引導定位中至關重要，尤其是徑向畸變會導致圖像邊緣的像素位置與實際物理位置發生非線性偏移，必須通過高精度鏡頭或軟件標定予以校正。景深決定了在物體平面上下一定范圍內仍能清晰成像的范圍，對于表面不平或來料高度有波動的場景，需通過縮小光圈（犧牲部分進光量）或選用遠心鏡頭來擴大景深，確保目標始終清晰。遠心鏡頭因其獨特的平行光路設計，能消除透視誤差，確保物體在不同距離下成像尺寸不變，是進行高精度尺寸測量和位置引導的利器。

2. 相機與成像設置的匹配：相機的核心參數需與打光及任務匹配。分辨率（像素數量）應基于視場范圍（FOV）和最小特征尺寸（如定位精度要求的像素當量）計算確定。傳感器尺寸與鏡頭靶面需匹配，并影響視場角和分辨率。曝光時間的設定是一場權衡：較長的曝光能增加信噪比，適用于光照不足的場合，但可能因物體或相機運動導致運動模糊；較短的曝光能“凍結”高速運動物體，但需要更強的光照。在動態引導中，需根據運動速度精確計算最大允許曝光時間。增益（ISO）可提升圖像亮度，但會同步放大噪聲，應優先通過優化打光來保證基礎亮度，而非依賴高增益。

三、核心挑戰與協同優化

在實際的2D視覺引導系統構建中，成像與打光面臨諸多協同挑戰：

• 環境光干擾：廠房窗戶自然光、其他設備燈光的變化是主要干擾源。解決方案包括使用主動光源并提高其強度（使其成為主導光源）、加裝機械遮光罩、利用特定頻閃與相機觸發同步（僅在極短時間內采集受控光下的圖像）等。

• 復雜背景與多變目標：當目標與背景顏色、紋理相似時，單一場合打光可能失效。此時需分析多光譜特性，或采用多角度、多模式組合打光方案，通過切換不同光源，從同一場景中提取互補的圖像特征進行綜合判斷。

• 系統集成與標定：最終，成像與打光系統的性能需要通過精確的相機標定（內參：焦距、畸變；外參：位置姿態）來映射到機器人或運動控制坐標系。標定的精度直接決定了引導的絕對精度。一個穩定的光學成像環境，是獲得可靠標定結果的前提。

結論

總而言之，2D視覺引導系統的性能絕非僅由高性能相機或算法單獨決定。打光是創造信息的“畫筆”，成像是捕獲信息的“畫布”。成功的引導應用始于對被測物物理特性（材質、形狀、顏色、運動狀態）的深入分析，并以此為基礎，進行光源類型、幾何布局、光譜與強度的精心設計，同時匹配以分辨率、畸變、景深和曝光參數均經過嚴格計算的成像系統。只有將打光方案與成像硬件作為一個有機整體進行協同設計與優化，才能為后續的圖像處理算法提供穩定、可靠、高對比度的原始圖像，從而確保2D視覺引導系統在復雜工業環境中實現魯棒、精準的引導任務。這既是科學，也是一門需要豐富經驗的技藝。
